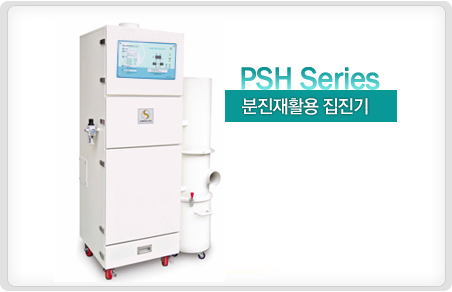

나무 조각회수용, 밀가루 분리, 소규모 분진 제거 |
| |
|
| |
|
 |
| |
|
| - 사이클론 기능으로 미세 분진을 회수합니다. |
| - 다른 2가지 이상의 분진을 따로 회수하여 재활용이 가능합니다. |
| - 각각의 필터가 호환이 가능한 필터로 되어있다. |
| - DUST CHAMBER는 슬라이드 방식으로 간단히 탈착되므로 분진 회수가 쉽습니다. |
| - 옵션필터 선택으로 용도에 맞는 집진기를 선택 사용할 수 있습니다 |
| ※ 분진분리장치 특허등록(제 10-1202842호) |
|
| |
|
 |
| |
 |
| |
|
 |
| |
| Type |
PSH-12 |
PSH-25 |
PSH-40 |
PSH-60 |
| POWER SOURCE |
220V 1P, 220/380V 3P 50Hz,440V(Option) |
220/380V 3P 50Hz, 440V(Option) |
BLOWER
(60HZ) |
풍량(m³/min) |
0 |
12 |
15 |
0 |
25 |
35 |
0 |
40 |
68 |
0 |
60 |
85 |
| 정압(mmAq) |
290 |
200 |
160 |
300 |
230 |
125 |
260 |
230 |
200 |
330 |
230 |
200 |
| BLOWER (50HZ) |
풍량(m³/min) |
0 |
10 |
12 |
0 |
20 |
30 |
0 |
35 |
65 |
0 |
50 |
62 |
| 정압(mmAq) |
190 |
150 |
110 |
210 |
200 |
50 |
180 |
200 |
120 |
230 |
200 |
190 |
| MOTOR(Kw) |
0.75 |
1.5 |
2.2 |
3.7 |
| FILTER |
크기
(W x L) |
Ø145 x 500L x 75 |
| 수량 (Pocket) |
4 |
6 |
9 |
12 |
| 여과면적(m²) |
7.5 |
11.25 |
16.87 |
22.5 |
| 여과속도(m/min) |
1.6 |
2.2 |
2.4 |
2.7 |
| 재질 |
POLYESTER |
| 털어내기 방식 |
자동 Air pulse방식 |
| 솔레노이드 밸브 수 |
2 |
3 |
3 |
4 |
| 에어 소비량(Nl/min) |
20 |
20 |
20 |
35 |

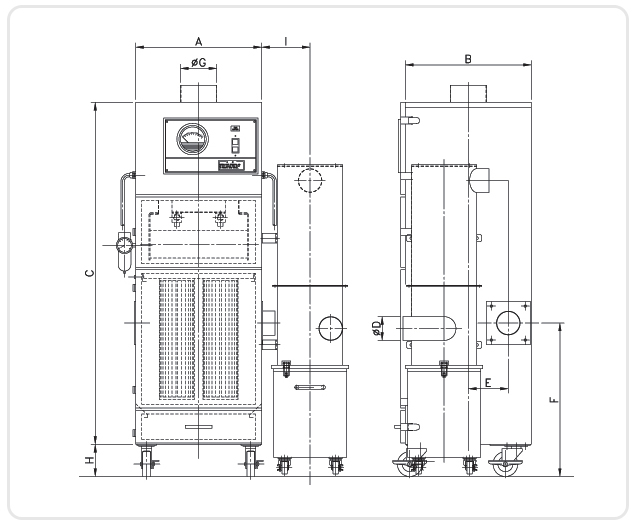

| SIZE |
A(mm) |
520 |
620 |
750 |
850 |
| B(mm) |
520 |
620 |
750 |
750 |
| C(mm) |
1,410 |
1,580 |
1,625 |
1,668 |
| ØD(mm) |
150 |
200 |
250 |
250 |
| E(mm) |
165 |
190 |
225 |
225 |
| F(mm) |
500 |
420 |
600 |
600 |
| ØG(mm) |
150 |
200 |
300 |
300 |
| H(mm) |
128 |
128 |
128 |
128 |
| I(mm) |
200 |
300 |
400 |
500 |
| 버켓용량(ℓ) |
16 |
45 |
65 |
80 |
| 개략중량(㎏) |
200 |
230 |
340 |
440 |
|
| * 본 사양은 성능향상을 위해 예고없이 변경될 수 있습니다. |
| |
|
 |
| |
 |
|
 기능설명 |
 |
* 집진기 ON/OFF |
|
 |
* 펄스 조작 시간 설정
* 집진기 가동시간 설정 |
|
 |
* 원격집진기 가동 |
|
 |
* 설정 상향키 |
|
 |
* 현재차압표시
* 펄스 가동 시작차압 설정
* 필터교환 시기 차압 설정 |
|
 |
* 설정 하향키 |
|
■ 솔레노이드 밸브타이머의 ON/OFF 시간을 필터의 상태에 따라 유연하게 조절
■ 집진장치용 필터 전후면의 정확한 압력을 측정하기 위한 디지털 차압 계측 시스템
■ 현재차압(PV), 저차압(LV), 고차압(HV) 설정
■ 집진기 OFF후 자동 탈진 시스템
■ 온도 및 습도 등에 따른 압력 변화를 최소화 하는 ZERO SETTING 기능
■ BASIC STANDARD SETTING 기능으로 공장 출하시 기본값으로 SETTING 출고 기능
■ 이상 발생시 부저 경보 기능 등 사용상 편리한 다양한 기능 및 자동화 기능
■ 운영시간 누적 기능 탑재, FAN 모터의 과전류 등에 의한 에러 감지 기능
※ 자세한 내용은 일반자료실 참조바랍니다. |
|
| |
|
 |
| |
 |
| |
|
| |
| |
|
|
 |
|
|
